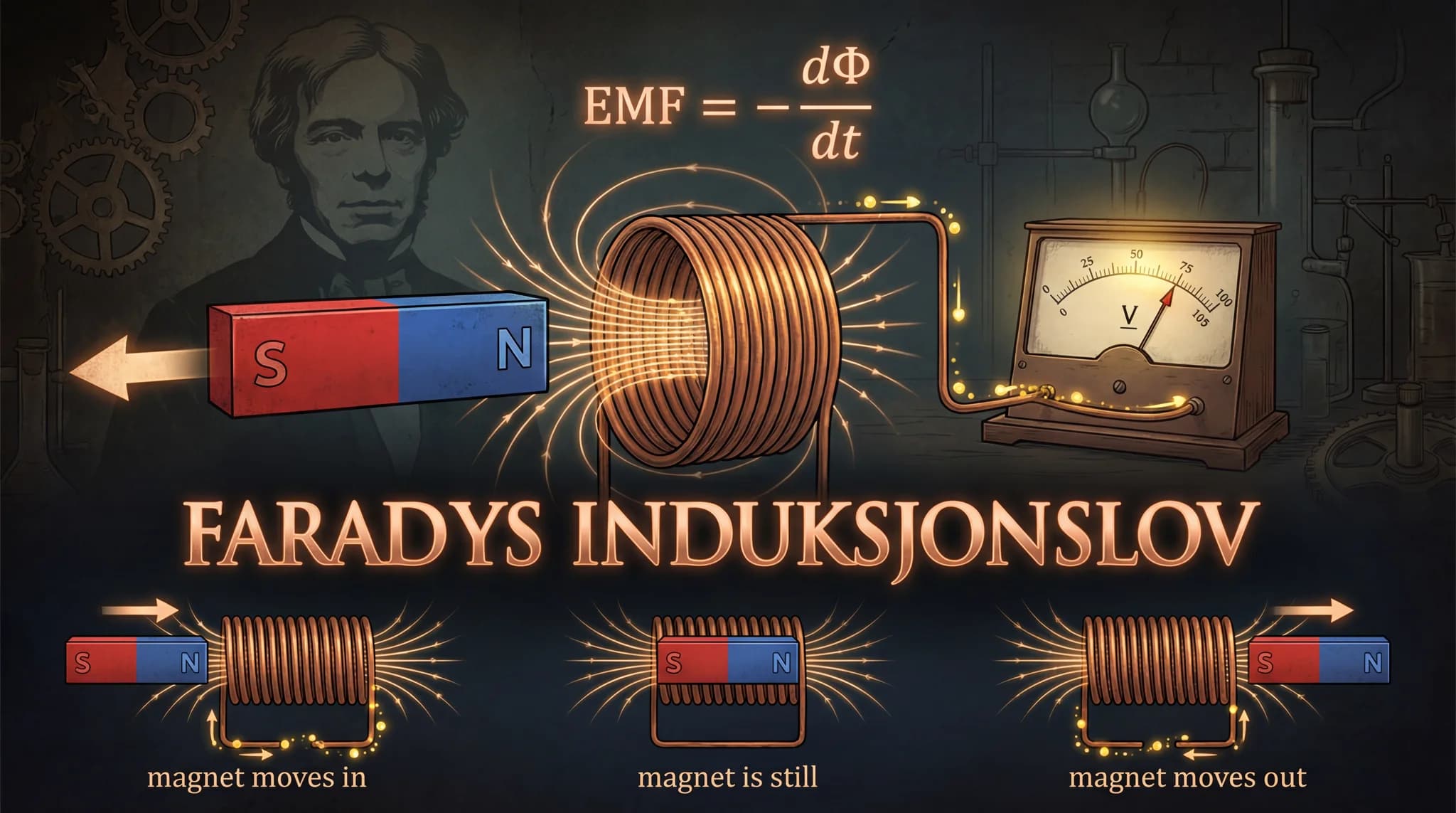

Frå magnetisme til elektrisitet

I førre kapittel lærte du at endring i magnetisk fluks induserer elektrisk spenning. Denne oppdaginga førte til utviklinga av elektriske generatorar – maskiner som konverterer mekanisk energi til elektrisk energi.

Generatorar er hjørnesteinen i moderne sivilisasjon. Nesten all elektrisitet vi brukar kjem frå generatorar – i kraftverk, vindturbinar, vasskraftverk og til og med i bilen din.

I dette kapitlet lærer du:
- Korleis ein vekselstraumgenerator (AC-generator) fungerer
- Den matematiske skildringa av generert AC-spenning
- Kva effektivverdi (RMS) tyder og kvifor vi brukar det
- Skilnaden mellom AC- og DC-generatorar
- Korleis kraftverk produserer elektrisitet
- Regenerativ bremsing i elbilar

Vekselstraumgenerator (AC-generator)

Ein AC-generator består av ein roterande spole i eit konstant magnetfelt. Når spolen roterer, endrar den magnetiske fluksen gjennom han seg, og dette induserer ei spenning.

Oppbygging

Ein enkel AC-generator har følgjande komponentar:
- Rotor: Ein spole som roterer (ofte kalla armatur)
- Stator: Permanentmagnetar eller elektromagnetar som skaper magnetfeltet
- Sleperingar: Metallringar som roterer med spolen
- Børstar: Stasjonære kontaktar som overfører straumen ut

Kvifor varierer spenninga?

Når spolen roterer, endrar vinkelen mellom normalvektoren til spolen og magnetfeltet seg. Dette endrar den magnetiske fluksen gjennom spolen:

$\Phi = NBA\cos(\theta)$

der $\theta = \omega t$ er vinkelen til spolen ved tid $t$ .

Ved ulike posisjonar:
- $\theta = 0°$ : Fluks er maksimal, men endringsraten er null → $\varepsilon = 0$
- $\theta = 90°$ : Fluks er null, men endringsraten er maksimal → $\varepsilon = \varepsilon_0$
- $\theta = 180°$ : Fluks er maksimal (motsett retning), endringsraten er null → $\varepsilon = 0$
- $\theta = 270°$ : Fluks er null, endringsraten er maksimal (motsett) → $\varepsilon = -\varepsilon_0$

Resultatet er ei sinusforma spenning som vekslar mellom positive og negative verdiar.

Vekselstraum (AC)

Vekselstraum (Alternating Current, AC) er elektrisk straum som periodisk skiftar retning. I ein AC-krets vekslar både spenninga og straumen mellom positive og negative verdiar med ein bestemt frekvens . Karakteristikkar: - Straumretninga skiftar periodisk - Spenninga varierer sinusforma - I Noreg er nettfrekvensen 50 Hz (50 syklusar per sekund) - I USA og nokre andre land er frekvensen 60 Hz Fordelar med AC: - Enkelt å transformere til høgare/lågare spenning - Effektivt for overføring over lange avstandar - Enkelt å produsere med roterande generatorar

Generert AC-spenning

**Indusert spenning frå ein roterande spole:**

\varepsilon(t) = \varepsilon0 \sin(\omega t) $der **toppverdien** (maksimal spenning) er:$ \varepsilon0 = NAB\omega

**Storleikar:** - $\varepsilon(t)$ = augneblikkeleg spenning (V) - $\varepsilon_0$ = toppverdi/amplitude (V) - $N$ = talet på vindingar i spolen - $A$ = areal av spolen (m²) - $B$ = magnetisk feltstyrke (T) - $\omega$ = vinkelfrekvens (rad/s) - $t$ = tid (s) **Samanhengen mellom frekvens og vinkelfrekvens:**

\omega = 2\pi f

der $f$ er frekvensen i Hz.

Utleiing av generatorformelen

Lat oss utleie formelen for generert spenning matematisk.

Steg 1: Magnetisk fluks

Når spolen roterer med vinkelfrekvens $\omega$ , er vinkelen mellom normalvektoren og magnetfeltet:
$\theta = \omega t$

Den magnetiske fluksen gjennom spolen er:
$\Phi = NBA\cos(\omega t)$

Steg 2: Faradays lov

Ifølgje Faradays lov er den induserte EMF-en:
$\varepsilon = -\frac{d\Phi}{dt}$

Steg 3: Derivasjon

$\varepsilon = -\frac{d}{dt}[NBA\cos(\omega t)]$

Sidan $N$ , $B$ og $A$ er konstante:
$\varepsilon = -NBA \cdot \frac{d}{dt}[\cos(\omega t)]$

Derivert av $\cos(\omega t)$ er $-\omega\sin(\omega t)$ :
$\varepsilon = -NBA \cdot (-\omega\sin(\omega t))$

$\varepsilon = NBA\omega \sin(\omega t)$

Steg 4: Resultat

$\boxed{\varepsilon(t) = \varepsilon_0 \sin(\omega t)}$

der $\varepsilon_0 = NAB\omega$ .

Merk: Nokre lærebøker brukar $\cos$ i staden for $\sin$ – dette kjem berre an på kva posisjon vi definerer som $t = 0$ .

✏️Enkel AC-generator

Oppgåve:
Ein generator har ein spole med 200 vindingar og areal 0,050 m². Spolen roterer i eit magnetfelt på 0,40 T med frekvens 50 Hz. Rekn ut:
a) Vinkelfrekvensen
b) Toppverdien av den genererte spenninga
c) Spenninga ved

t = 5{,}0

Løysing:

a) Vinkelfrekvens:
$\omega = 2\pi f = 2\pi \cdot 50 = 314 \text{ rad/s}$

b) Toppverdi:
$\varepsilon_0 = NAB\omega = 200 \cdot 0{,}050 \cdot 0{,}40 \cdot 314$
$\varepsilon_0 = 200 \cdot 0{,}050 \cdot 0{,}40 \cdot 314 = 1260 \text{ V} \approx 1{,}3 \text{ kV}$

c) Augneblikkeleg spenning ved t = 5,0 ms:
$\varepsilon = \varepsilon_0 \sin(\omega t) = 1260 \cdot \sin(314 \cdot 0{,}0050)$
$\varepsilon = 1260 \cdot \sin(1{,}57) = 1260 \cdot 1{,}00 = 1260 \text{ V}$

Svar:
a) $\omega = 314$ rad/s
b) $\varepsilon_0 = 1{,}3$ kV
c) $\varepsilon = 1{,}3$ kV (tilfeldigvis nær toppverdien ved denne tida)

Effektivverdi (RMS)

Sidan AC-spenning og -straum varierer mellom positive og negative verdiar, treng vi ein måte å skildre den "gjennomsnittlege" verdien på. Men vanleg gjennomsnitt av ein sinusfunksjon over ein heil periode er null!

Problemet med vanleg gjennomsnitt

For $\varepsilon(t) = \varepsilon_0 \sin(\omega t)$ :
- Halvparten av tida er spenninga positiv
- Halvparten av tida er spenninga negativ
- Gjennomsnittet over ein periode er null

Men vi veit at AC-straum kan gjere arbeid og varme opp motstandar – så han må ha ein effektiv verdi større enn null.

Løysinga: Root Mean Square (RMS)

Effektivverdien er definert som kvadratrota av gjennomsnittet av kvadratet av augneblinksverdiane:

$V_{rms} = \sqrt{\overline{V^2}}$

Sidan $\sin^2$ har gjennomsnitt $\displaystyle \frac{1}{2}$ over ein periode:

$V_{rms} = \sqrt{\frac{V_0^2}{2}} = \frac{V_0}{\sqrt{2}}$

Fysisk tyding

Effektivverdien er den likespenninga som ville gitt same effekt i ein motstand.

Viss du koplar ein motstand til AC med effektivverdi 230 V, vil han dissipere like mykje effekt som om han var kopla til 230 V likestraum.

Effektivverdi (RMS)

**Effektivverdi for sinusforma AC:**

V{rms} = \frac{V0}{\sqrt{2}} \approx 0{,}707 \cdot V0I{rms} = \frac{I0}{\sqrt{2}} \approx 0{,}707 \cdot I0

**Omvendt:**

V0 = \sqrt{2} \cdot V{rms} \approx 1{,}414 \cdot V{rms} $**I Noreg:** - Nettspenninga er $V_{rms} = 230$ V - Toppverdien er $V_0 = 230 \cdot \sqrt{2} \approx 325$ V **Effekt i ein motstand:**$ P = \frac{V{rms}^2}{R} = I{rms}^2 R = V{rms} I_{rms}

Desse formlane ser ut akkurat som for likestraum, noko som gjer effektivverdiar svært praktiske å bruke.

✏️Norsk stikkontakt

Oppgåve:
Norsk nettspenning har effektivverdi 230 V og frekvens 50 Hz.
a) Kva er toppverdien av spenninga?
b) Skriv eit uttrykk for den augneblikkelege spenninga som funksjon av tid.
c) Ein varmeomn med motstand 52,9 Ω blir kopla til stikkontakten. Kva er effekten?

Løysing:

a) Toppverdi:
$V_0 = \sqrt{2} \cdot V_{rms} = \sqrt{2} \cdot 230 \approx 325 \text{ V}$

b) Uttrykk for spenninga:

Vinkelfrekvens: $\omega = 2\pi f = 2\pi \cdot 50 = 314$ rad/s

$V(t) = V_0 \sin(\omega t) = 325 \sin(314t) \text{ V}$

c) Effekt:
$P = \frac{V_{rms}^2}{R} = \frac{230^2}{52{,}9} = \frac{52900}{52{,}9} = 1000 \text{ W} = 1{,}0 \text{ kW}$

Svar:
a) $V_0 = 325$ V
b) $V(t) = 325\sin(314t)$ V
c) $P = 1{,}0$ kW

Likestraumgenerator (DC-generator)

Ein likestraumgenerator produserer straum som alltid går i same retning. Han brukar same prinsipp som AC-generatoren, men med ein viktig modifikasjon.

Kommutatoren

I staden for sleperingar brukar DC-generatoren ein kommutator – ein delt metallring som byter kva børste som er kopla til kva ende av spolen.

Korleis det fungerer:
1. Når spolen roterer og spenninga skiftar forteikn ...
2. ... byter kommutatoren samstundes kva utgang som er kopla til kva børste
3. Resultatet er at utgangsspenninga alltid er positiv (eller alltid negativ)

Pulserande likestraum

Ein enkel DC-generator med éin spole gir pulserande likestraum:
- Spenninga varierer mellom 0 og $\varepsilon_0$
- Han er alltid positiv, men ikkje konstant

Jamnare DC

For å få jamnare likestraum kan ein:
- Bruke fleire spolar som er roterte i høve til kvarandre
- Leggje til glattefilter (kondensatorar) i utgangen
- Moderne løysing: Bruke AC-generator + elektronisk likeretting

Kraftverk – elektrisitet i stor skala

Nesten all elektrisitet i verda blir produsert av generatorar i kraftverk. Den grunnleggjande ideen er enkel:
1. Bruk ei energikjelde til å rotere ein turbin
2. Turbinen driv ein generator
3. Generatoren produserer elektrisitet

Energikjelder og turbintypar

Varmekraftverk (termiske kraftverk):
- Kolkraftverk: Brenner kol for å koke vatn → damp driv dampturbin
- Gasskraftverk: Brenner naturgass → varme gassar driv gassturbin
- Kjernekraftverk: Fisjon varmar vatn → damp driv dampturbin

Fornybare energikjelder:
- Vasskraftverk: Fallande vatn driv vassturbin
- Vindkraftverk: Vind driv vindturbin direkte
- Solkraftverk (CSP): Fokusert sollys kokar vatn → dampturbin

Generatoren i eit kraftverk

Store kraftverksgeneratorar har typisk:
- Effekt: 100 MW – 1500 MW
- Spenning: 10–25 kV (transformerast opp for overføring)
- Rotasjonsfart: 3000 rpm (for 50 Hz) eller 3600 rpm (for 60 Hz)
- Elektromagnetar i staden for permanentmagnetar for sterkare felt

Synkrongeneratorar

Dei fleste kraftverk brukar synkrongeneratorar:
- Rotasjonsfarten er nøyaktig synkronisert med nettfrekvensen
- For 50 Hz med 2 magnetpolar: $\displaystyle n = \frac{60 \cdot f}{p/2} = \frac{60 \cdot 50}{1} = 3000$ rpm
- Med 4 polar: 1500 rpm, med 6 polar: 1000 rpm, osv.

✏️Vasskraftverk

Oppgåve:
Eit vasskraftverk har ei fallhøgd på 200 m og vassføring 50 m³/s. Generatoren har verknadsgrad 92%.
a) Rekn ut den tilgjengelege mekaniske effekten frå vatnet.
b) Rekn ut den elektriske effekten generatoren leverer.
c) Viss generatoren produserer 50 Hz AC, kor fort må rotoren spinne viss han har 4 magnetpolar?

Løysing:

a) Mekanisk effekt frå vatnet:

Massestraum: $\dot{m} = \rho \cdot Q = 1000 \cdot 50 = 50000$ kg/s

Potensiell energi per sekund:
$P_{mek} = \dot{m}gh = 50000 \cdot 9{,}81 \cdot 200 = 98{,}1 \text{ MW}$

b) Elektrisk effekt:
$P_{el} = \eta \cdot P_{mek} = 0{,}92 \cdot 98{,}1 = 90{,}3 \text{ MW}$

c) Rotasjonsfart:

For ein generator med $p$ polar og frekvens $f$ :
$n = \frac{120f}{p} = \frac{120 \cdot 50}{4} = 1500 \text{ rpm}$

Svar:
a) $P_{mek} = 98$ MW
b) $P_{el} = 90$ MW
c) $n = 1500$ rpm (25 omdreiingar per sekund)

Regenerativ bremsing

I ein elbil eller hybridbil kan elmotoren òg fungere som ein generator. Dette blir kalla regenerativ bremsing.

Prinsippet

Når bilen skal bremse:
1. Hjula driv elmotoren i staden for omvendt
2. Motoren fungerer no som ein generator
3. Kinetisk energi blir konvertert til elektrisk energi
4. Energien blir lagra i batteriet
5. Bilen bremsar ned utan å bruke dei mekaniske bremsene

Fordelar

- Energigjenvinning: Opptil 70% av bremseenergien kan gjenvinnast
- Mindre slitasje: Dei mekaniske bremsene blir brukte mindre
- Lengre rekkjevidd: Spesielt nyttig i kupert terreng og bykøyring
- Jamn bremsing: Gir mjuk og kontrollerbar nedbremsing

Avgrensingar

- Batteriet må kunne ta imot energien (kan ikkje vere fullt)
- Avgrensa bremseeffekt ved høge farter
- Fungerer ikkje når batteriet er fullt
- Mekaniske bremser trengst framleis for naudbremsing

Effekten som blir gjenvunnen

$P_{regen} = \eta \cdot \frac{1}{2}m v \cdot a$

der $\eta$ er verknadsgraden for gjenvinninga (typisk 60–70%).

✏️Regenerativ bremsing i elbil

Oppgåve:
Ein elbil med masse 1800 kg bremsar frå 90 km/h til 50 km/h. Regenereringssystemet har verknadsgrad 65%.
a) Rekn ut den kinetiske energien til bilen før og etter bremsinga.
b) Kor mykje energi kan gjenvinnast til batteriet?
c) Viss bremsinga tek 8,0 s, kva er gjennomsnittleg regenerert effekt?

Løysing:

a) Kinetisk energi:

$v_1 = 90$ km/h $= 25$ m/s
$v_2 = 50$ km/h $= 13{,}9$ m/s

$E_{k1} = \frac{1}{2}mv_1^2 = \frac{1}{2} \cdot 1800 \cdot 25^2 = 562500 \text{ J} = 563 \text{ kJ}$

$E_{k2} = \frac{1}{2}mv_2^2 = \frac{1}{2} \cdot 1800 \cdot 13{,}9^2 = 173900 \text{ J} = 174 \text{ kJ}$

b) Gjenvunnen energi:

Tapt kinetisk energi: $\Delta E_k = 563 - 174 = 389$ kJ

Gjenvunnen: $E_{regen} = \eta \cdot \Delta E_k = 0{,}65 \cdot 389 = 253$ kJ

c) Gjennomsnittleg effekt:
$P = \frac{E_{regen}}{t} = \frac{253000}{8{,}0} = 31600 \text{ W} \approx 32 \text{ kW}$

Svar:
a) $E_{k1} = 563$ kJ, $E_{k2} = 174$ kJ
b) $E_{regen} = 253$ kJ
c) $P = 32$ kW

Oppsummering

Vekselstraumgenerator (AC)

- Roterande spole i magnetfelt produserer sinusforma spenning
-

\varepsilon(t) = \varepsilon_0 \sin(\omega t)

der

\varepsilon_0 = NAB\omega

- Vinkelfrekvens:

\omega = 2\pi f

- Norsk nettfrekvens: 50 Hz

Effektivverdi (RMS)

\displaystyle V_{rms} = \frac{V_0}{\sqrt{2}} \approx 0{,}707 V_0

- Norsk nettspenning:

V_{rms} = 230

V_0 = 325

V
- Gir same effekt som tilsvarande likestraum

Likestraumgenerator (DC)

- Brukar kommutator i staden for sleperingar
- Produserer pulserande likestraum
- Fleire spolar eller filter for jamnare DC

Kraftverk

- Energikjelde → turbin → generator → elektrisitet
- Synkrongeneratorar synkroniserte med nettfrekvens
-

\displaystyle n = \frac{120f}{p}

rpm

Regenerativ bremsing

- Motor fungerer som generator ved bremsing
- Gjenvinning av kinetisk energi til batteriet
- Typisk 60–70% verknadsgrad
